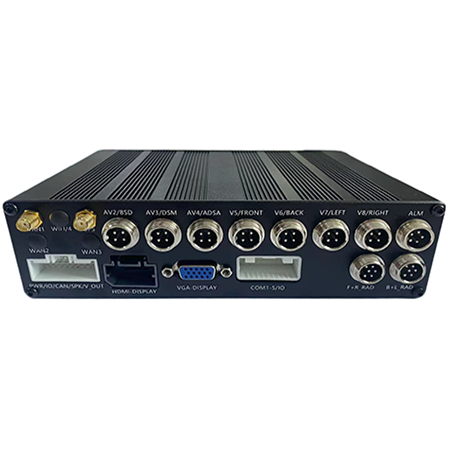

产品型号：V-012F-H9
产品规格：L178mm*W106mm*H50mm
产品概述：V-012F-H9是一款针对大车开发的主动安全行车辅助系统，产品集成了北斗定位，4G/5G视频传输，CAN 通讯，盲区（BSD）+ 变道辅助（LCA）+DSM(疲劳驾驶+行为检测)+ADSA(车道偏离)+声光警报等传感器，通过自有算法，将影像（被动安全）+传感 器（主动安全）相结合，实现大车 360 度无死角的主动行车安全辅助。
产品符合交通部 JT/T 1077 JT/T 1078 车载视频协议标准，JT/T 808 JT/T 809 车载卫星定位、数据交换协议标准。支持部 标协议的平台，实现车队实时定位与可视化信息化管理，丰富的报表统计功能。 采用双系统设计，独立算法的 360 环视系统 + 4G/5G 视频系统，比起内置 360 环视算法的系统更稳定，更灵活的 解决方案，支持更多的感知传感器算法。采用工业级高集成度设计，安装使用简单，上电即可工作。9~90V的宽电压范围，适用于各类车辆，搭配稳定的全球定位服务平台，便可实现远程车辆管理，为 车辆提供全天候实时的定位管理。
产品特性
规格参数
规格参数 | 产品型号:V-012F-H9_4G/5G | |
操作系统 | 嵌入式 LINUX 系统 HI3520V500 + HI3520V400 双系统。 | |
内存 | 系统内存 DDR3_4GB+ DDR3_4GB 双系统，共 8GB 内存。 | |
电气参数 | 产品功耗 | 整机最大功耗 18W，工作电压 DC10-36V。 |
电源防护 | 有防浪涌功能，防反接功能，低电保护，短路过载保护。 | |
视频输出接口 | AHD 视频输出（环视） | 支持，标准 GX12-4P 母头,AHD25 720P 或 1080P 输出。 |
CVBS 视频输出（2 个） | 支持，标准 GX12-4P 航空母头 2 个，1 个 360 环视输出，1 个 DVR 输出。 | |
HDMI 视频输出(DVR) | 支持，车载 HDMI 视频接口，内置 DC12V 稳压供电，串口通讯功能。 | |
VGA 视频输出(DVR) | 支持，DB15(母)VGA 视频接口，串口通讯功能。 | |
音视频 | AHD 视频输入 图像分辨率 | 支持多路像机组合模式，支持 1080P/720P/D1 制式的像机； 支持 8 路像机模式（4 路音视频+4 路 360 视频）；12 路像机模式（4 路音视频+4 路视频+4 路 360 视频）。 |
视频制式 | PAL/NTSC | |
压缩标准 | DVR 压缩标准为 H264/360 压缩标准为 H265 | |
录像质量 | 1-4 级可配 | |
音频/录音方式 | G726，声音和视频同步录制。 | |
超声波雷达功能 | 雷达主机 | 一个主机标配 4 个雷达探头，GX12 航空头接口，一条与 360 主机通讯线，360 主机支 |
持雷达功能，雷达主机需要单独选配，直接接上就可以用。 | ||
探测距离 | 四方向探测距离均为 2.5 米，熄火设防时，全部为 0.35 米。 | |
电源参数 | 供电电压 DC12-36V，最大功耗 0.2W。 | |
防水等级 | 整机防水等级为 IP67。 | |
雷达功能 | 用于车辆盲区（BSD）+变道辅助（LCA）+泊车辅助等功能，结合公司自主的算法与协议，实现各种复杂的场景应用。 | |
雷达接口 | 20P 车载连接器（25413）4 方向雷达接口（4 个 GX12-4P 航空母头），1 个声光警报 雷达接口 器接口（1 个 GX12-4P 航空公头），1 个蜂鸣器接口（3P 宝马插母头），1 个设防开关接口（3P 宝马插公头）。 | |
CAN 通讯功能 | 功能与特性 | 高速 CAN 总线收发器，符合 ISO11898 标准，低功耗管理，网络唤醒功能。 |
存储功能 | MSATA_SSD 存储 | 支持 MINI PCIE 的 SSD 存储。容量 128-2TB。 |
SD_CARD 存储 | 标准 SD_CARD 存储功能，支持 8-256G。 | |
声光警报功能【选配】 | 规格参数 | 声光警报器采用宽电压供电（DC12-33V/3-5W） |
防水等级：IP67 防水等级。 | ||
音量 1 米内≤105dB，8 级音量可调，RS485 通讯，支持最多 7 种声音。 | ||
产品尺寸：长*宽*高=100*130*29（单位：毫米）。 | ||
主机重量：0.4KG；整机：2.9-4KG（重量区别在于线束长短）。 | ||
产品特色 | 由 360 主机发起通讯控制声光警报器工作，实现以下功能： | |
1、左转向灯，播报“车辆左转弯，请注意” | ||
2、右转向灯，播报“车辆右转弯，请注意” | ||
3、车辆倒车，播报“倒车，请注意” | ||
4、盲区播报“滴 滴 滴，大车盲区，请勿靠近” | ||
5、车辆起步播报“车辆起步，请注意安全” | ||
6、车辆从高速下降到时速为 25 公里时播报“大车靠近，请注意安全，嘟 嘟 嘟” | ||
7、车辆停车设防时，进入警戒区播报“警报声”双闪，不播报。车速超过 25 公里时，打左右转向不播报。白天播报音量为 100%，夜间模式，播报音量为 75%。 | ||
5G+GPS 功能(选配功能） | 4G 全网通 | 可选配内置本公司开发的车联网模块，支持 4G 三网通。 |
GPS 定位 | 可选配内置本公司开发的车联网模块，支持 GPS 定位功能。 | |
SIM 卡类型 | SIM 类型为 NANO_SIM，支持物联网卡，实名制卡。 | |
天线类型 | 2 个天线接口，接口类型 SMA 母头，1 个 GPS 天线,1 个 GSM 天线。 | |
模块类型 | MINI_PCIE 接口，此模块为本公司自主研发产品，集成了 MCU+4G+GPS 的应用。 | |
支持功能 | 支持远程查看实时视频、拍照、车辆实时定位、行驶轨迹回放、震动/低电报警、电子围栏等功能。 | |
摄像头参数 | 像机电压 | DC8-16V。 |
像机功耗 | 单个像机 0.5-1W。 | |
分辨率 | AHD1920*1080P。 | |
工作/存储温度 | 工作温度：零下 30℃~+70℃；存储温度：零下 40℃~+85℃。 | |
视频帧率 | 采集帧率 30 FPS/秒 | |
防水等级 | IP68。 | |
低照度 | 0.01 Lux。 | |
振动/冲击 | 符合 MIL-STD-810F, Method 516.5 | |
录像参数 | 视频格式 | H264、H265 |
录像分辨率 | 4 路加一起 1920*1080P。 | |
文件容量 | 1.2GB/小时。 | |
主机参数 | IP 防护等级 | IP51。 |
工作温度 | 零下 20~70℃。 | |
存储温度 | 零下 40~80℃。 | |
振动/冲击 | 符合 MIL-STD-810F, Method 516.5。 | |
机身材料 | 机身，优质铝合金，表面氧化拉丝工艺。 | |
